在現代疏浚作業中，高效、穩定的通信系統對于保障作業安全、提高作業效率以及實現智能化管理至關重要。疏浚船通常在復雜的水域環境中作業，傳統通信方式存在信號覆蓋不足、帶寬受限、穩定性差等問題，難以滿足日益增長的通信需求。船載微波動中通技術的出現，為疏浚船通信提供了新的解決方案。該技術能夠在船舶移動過程中，實時自動跟蹤地面基站或衛星信號，確保穩定、高速的通信連接，有效解決了海上通信難題。

?

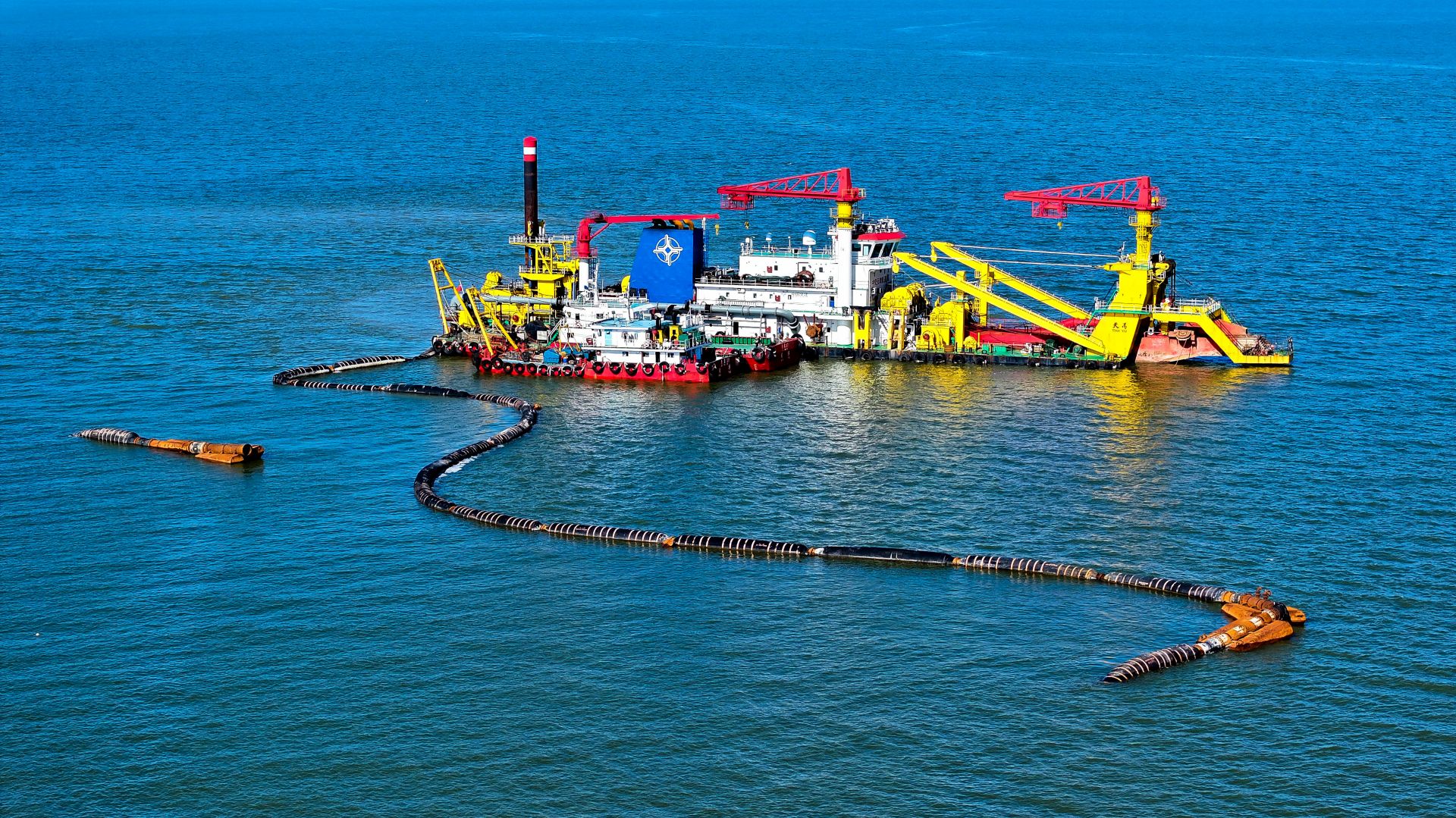

（圖片來源于網絡）



  一、疏浚船通信現狀與需求分析?

  1.1 現狀?

  目前，疏浚船常用的通信方式主要包括甚高頻（VHF）通信、海事衛星通信和地面移動通信（如 4G/5G）。VHF通信距離有限，一般僅適用于近距離通信，且通信容量小，難以滿足大數據量傳輸需求。海事衛星通信雖可實現全球覆蓋，但資費高昂，帶寬受限，在進行高清視頻傳輸、大數據文件下載等業務時，表現不佳。地面移動通信在近海區域有一定覆蓋，但隨著船舶遠離海岸線，信號強度迅速減弱，通信質量難以保證。?

   1.2 需求分析?

  通信穩定性：疏浚船作業環境復雜，受風浪、天氣等因素影響大，需要通信系統能夠在惡劣環境下保持穩定連接，避免信號中斷或頻繁切換。?

  高帶寬需求：現代疏浚作業常涉及遠程監控、實時數據傳輸（如疏浚設備運行參數、地理信息數據等）、高清視頻回傳（用于作業現場監控、設備故障診斷等），這些業務對通信帶寬要求較高，需要系統能夠提供足夠的帶寬以保障數據的快速、準確傳輸。?

  實時性：在疏浚作業過程中，如船舶航行控制、設備協同作業、緊急情況處理等，需要通信系統具備極低的延遲，實現信息的實時交互，以確保作業的安全和高效進行。?

  成本效益：考慮到疏浚船長期作業的特點，通信方案需在保證通信質量的前提下，具備良好的成本效益，降低運營成本。

?

  二、船載微波動中通系統介紹?

  2.1 系統組成?

  船載微波動中通系統主要由船載終端設備及岸基基站組成。船載終端設備包括天線系統、跟蹤伺服系統、通信調制解調器、信號處理單元和電源等部分。天線系統用于發射和接收無線信號；跟蹤伺服系統通過內置的高精度GPS定位模塊、姿態傳感器和電子羅盤等，實時感知船舶的位置、姿態和航向變化，并自動調整天線方向，使其始終對準岸基基站，確保信號的穩定接收和發射。岸基基站設備則包括天線、射頻單元、基帶處理單元、網絡接口等，負責與船載終端設備進行通信，并將數據接入陸地網絡。?

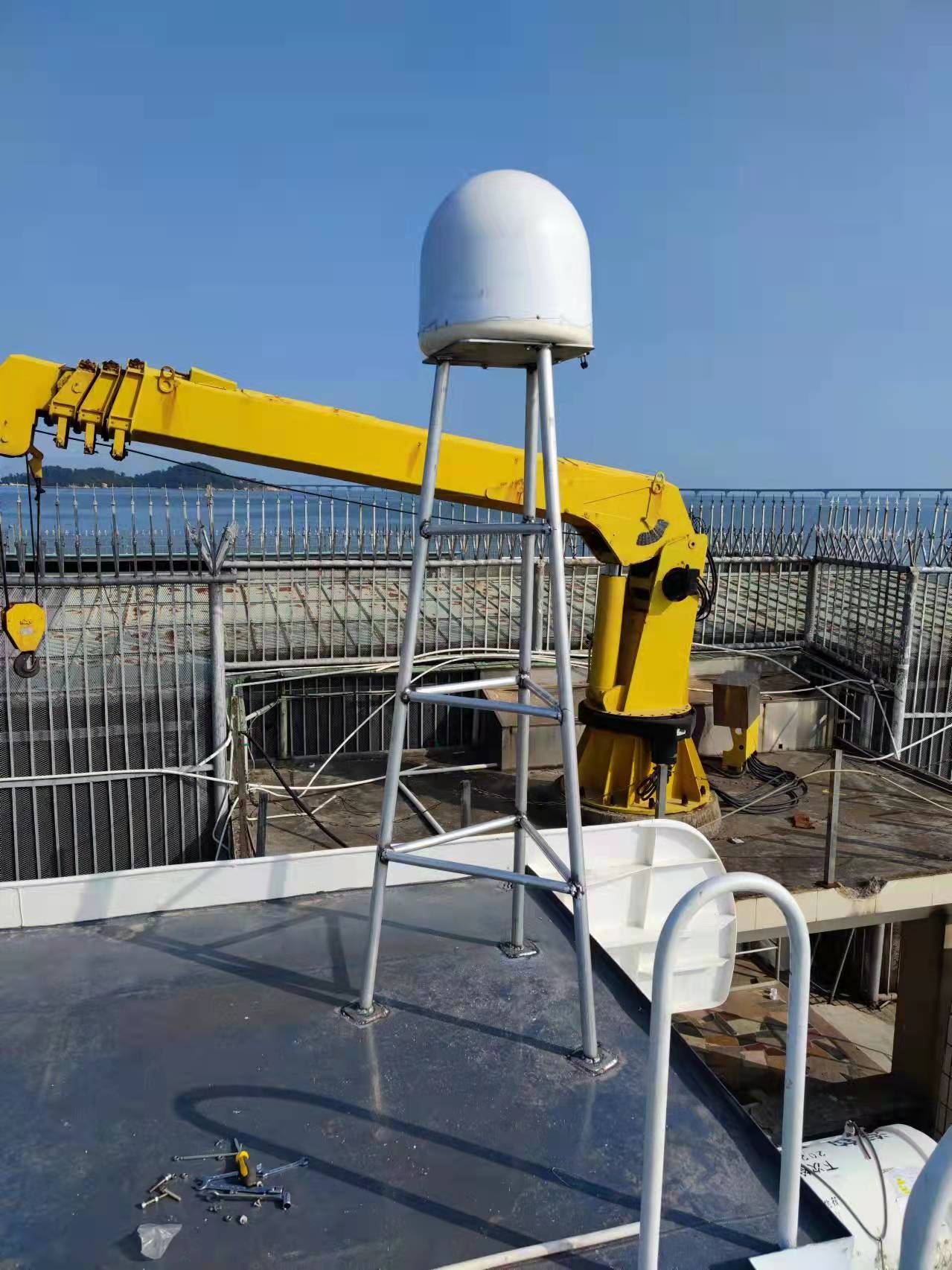

（船載終端設備：微波動中通）

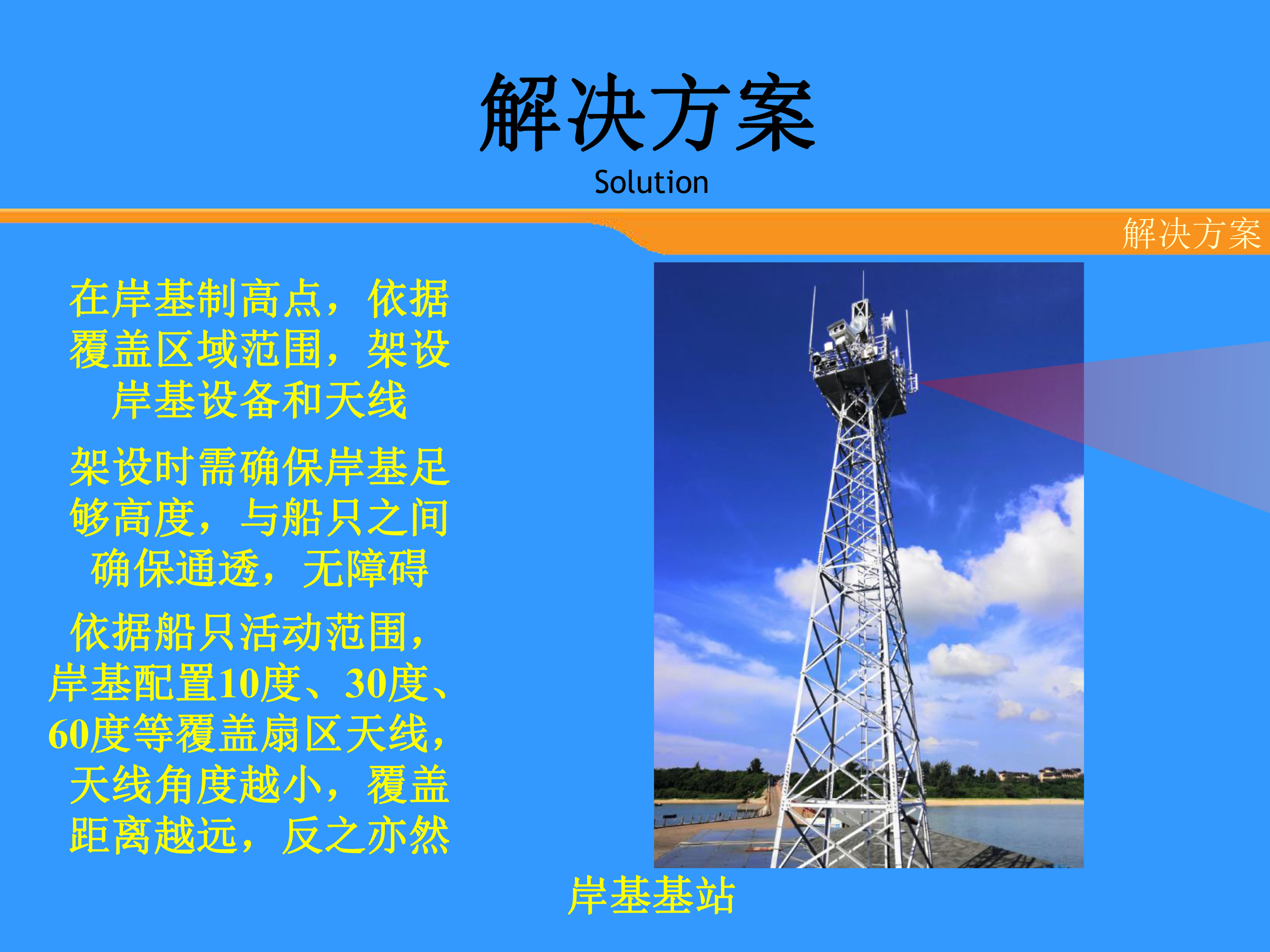

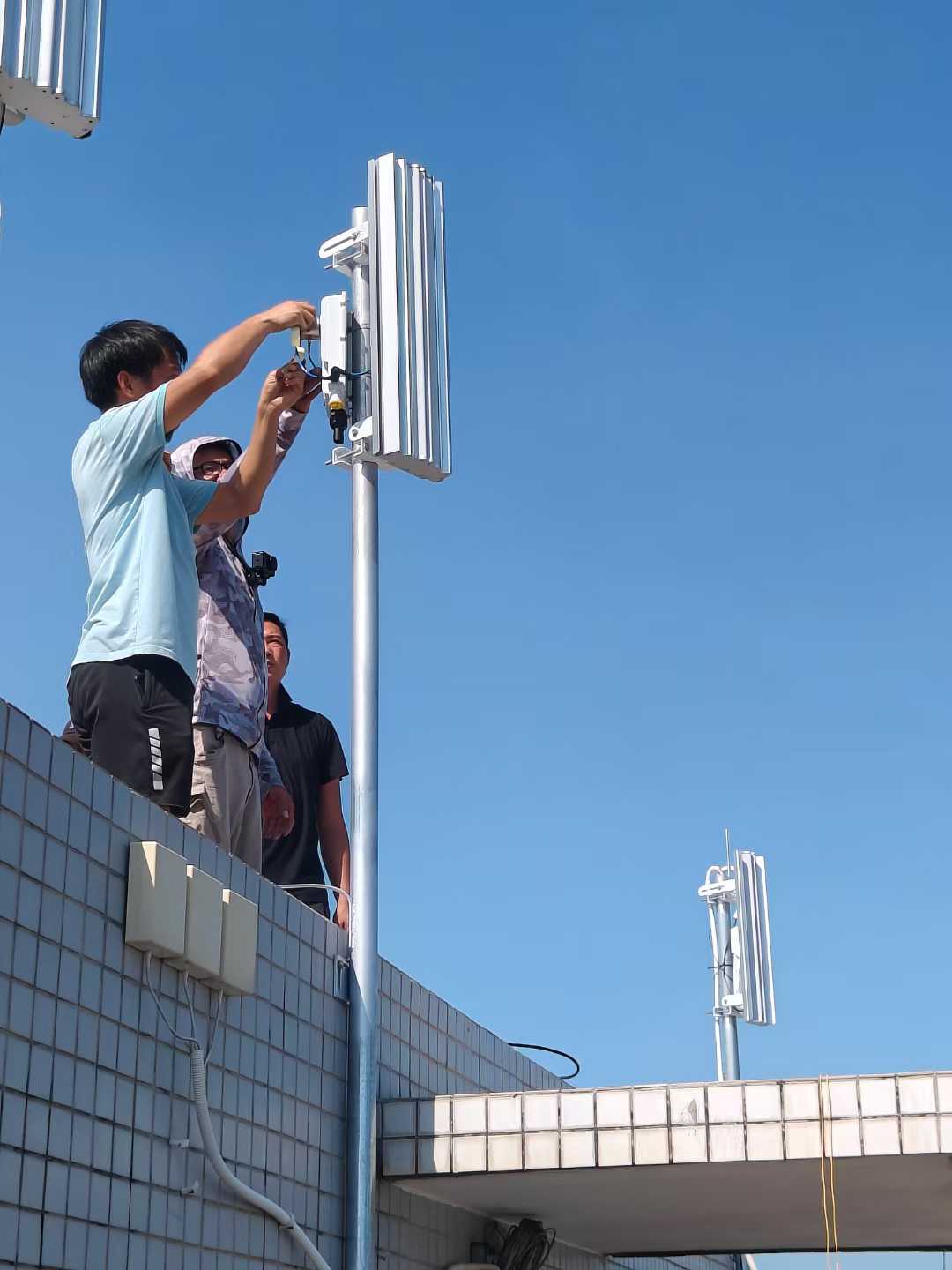

（岸基設備：拋物面天線/60°或90°扇區天線）



  2.2 工作原理?

  船載微波動中通系統工作時，首先通過GPS定位模塊獲取船舶的實時位置信息，姿態傳感器和電子羅盤實時測量船舶的橫搖、縱搖和航向角度。跟蹤伺服系統根據這些信息，結合預設的目標基站數據，計算出天線需要調整的角度和方向，通過電機驅動天線進行水平和俯仰方向的轉動，使天線精確對準目標。在通信過程中，通信調制解調器將需要傳輸?shù)臄?shù)據進行調制，轉換為適合在無線信道中傳輸?shù)男盘栃问剑�通過天線發射出去。同時，天線接收來自地面基站或衛星的信號，經射頻單元放大后，送入通信調制解調器進行解調，還原出原始數據。信號處理單元則在整個過程中對信號進行優化處理，確保通信的穩定性和可靠性。?



  2.3 關鍵技術?

  高精度跟蹤技術：采用先進的組合導航算法，融合 GPS、慣性導航、電子羅盤等多種傳感器數據，實現對船舶運動狀態的精確感知和預測，從而實現天線的快速、精準跟蹤，即使在船舶劇烈搖晃的情況下，也能保證天線與目標信號的對準精度。?

  抗干擾技術：通過采用自適應濾波、跳頻通信、分集接收等技術，有效抑制來自海洋環境、其他船舶通信設備以及大氣噪聲等的干擾，提高通信系統的抗干擾能力，確保在復雜電磁環境下的通信質量。?

  高效調制解調技術：采用先進的調制解調算法，如正交頻分復用（OFDM）技術，提高頻譜利用率，增加通信帶寬，同時具備較強的抗多徑衰落能力，適應海上復雜的無線信道環境。?



  三、船載微波動中通在疏浚船上的應用方案設計?

  3.1 設備選型?

  船載終端設備：根據疏浚船的作業區域、通信需求以及船舶大小等因素，選擇合適的船載微波動中通終端設備。對于近海作業且通信需求相對較小的疏浚船，可選用小型化、輕量化的設備，偉福特VFD - 100MTE系列動中通設備，其采用5Hz GPS高速實時自動姿態計算方法，能實現360度水平連續自動旋轉和俯仰姿態調整，集成高增益定向天線和高速微波通訊系統，可提供較高的鏈路帶寬，滿足基本的作業數據傳輸和視頻監控需求。?



  岸基基站設備：在疏浚船作業頻繁的海域沿岸，根據信號覆蓋范圍和通信容量需求，合理建設地面基站�；�站設備應具備高發射功率、大覆蓋范圍和高速數據處理能力。選用的基站天線應具有高增益、窄波束特性，以提高信號傳輸距離和抗干擾能力。同時，基站設備應支持與多種船載終端設備的兼容通信，確保系統的通用性和擴展性。?



  3.2 安裝與調試?

  安裝位置選擇：船載終端設備的天線應安裝在船舶的最高處且視野開闊、無遮擋的位置，如船舶桅桿頂部或上層建筑的空曠區域，以確保天線能夠清晰地接收地面基站或衛星信號。同時，要考慮安裝位置的穩定性，避免因船舶振動對天線跟蹤精度產生影響。設備的其他部分，如通信調制解調器、信號處理單元等，應安裝在室內干燥、通風良好且便于維護的地方。岸基基站天線應安裝在地勢較高、周圍無明顯遮擋物的位置，以擴大信號覆蓋范圍�；�站機房應具備良好的防護措施，確保設備的安全運行。?

  安裝步驟：在安裝船載終端設備時，首先根據設備安裝手冊，將天線支架牢固地固定在選定的安裝位置上，然后安裝天線，并連接好天線與跟蹤伺服系統、通信調制解調器之間的線纜。接著，安裝其他設備單元，并進行系統布線和電源連接。在安裝地面基站設備時，先進行基站天線的安裝和調試，確保天線的方向和角度正確，然后安裝射頻單元、基帶處理單元等設備，并進行系統集成和網絡連接。?



  調試過程：安裝完成后，對船載微波動中通系統進行全面調試。首先，對船載終端設備的跟蹤伺服系統進行校準，通過輸入已知的目標位置信息，檢查天線的跟蹤精度和響應速度。然后，對通信調制解調器進行參數設置和測試，確保數據的正確調制和解調。使用專業的測試工具，如信號強度測試儀、網絡分析儀等，對通信鏈路的信號強度、帶寬、延遲、誤碼率等指標進行測試和優化。在調試地面基站設備時，同樣要對天線的發射和接收性能、基站設備的參數設置以及與船載終端設備的通信兼容性進行測試和調整，確保整個系統能夠穩定、高效地運行。

  3.3 通信網絡架構設計?

  近海作業通信網絡架構：對于近海作業的疏浚船，采用以岸基基站為主的通信網絡架構。在沿岸合適位置建設多個地面基站，形成連續的信號覆蓋區域。疏浚船通過船載微波動中通終端設備與就近的地面基站建立通信連接，地面基站通過光纖或微波鏈路接入陸地網絡，實現疏浚船與陸地控制中心、后方管理部門之間的數據傳輸。同時，可在部分關鍵海域設置中繼基站，用于擴展信號覆蓋范圍和增強信號強度，解決因地形、距離等因素導致的信號弱或盲區問題。?



  四、船載微波動中通通信方案的優勢與應用效果?

  4.1 優勢?

  穩定性高：通過高精度跟蹤技術和抗干擾技術，能夠在復雜的海洋環境下保持穩定的通信連接，有效減少信號中斷和波動，確保疏浚作業過程中的通信可靠性。?

  高帶寬支持：采用高效調制解調技術和先進的通信協議，可提供較大的通信帶寬，滿足疏浚船對高清視頻傳輸、大數據量作業數據傳輸?shù)葮I(yè)務的需求，提高作業效率和管理水平。?



  實時性強：系統具有較低的通信延遲，能夠?qū)崿F(xiàn)船舶與陸地之間的實時信息交互，便于及時掌握作業現場情況，對緊急事件做出快速響應，保障作業安全。

  成本效益好：相比傳統的海事衛星通信，船載微波動中通系統在近海作業時，利用岸基基站通信，成本更低。?



  4.2 應用效果?

  作業效率提升：通過穩定、高速的通信網絡，疏浚船能夠?qū)崟r獲取作業區域的地理信息、工程設計數據等，便于操作人員精準控制疏浚設備，提高疏浚作業的精度和效率。同時，遠程監控和實時數據傳輸功能使后方管理部門能夠及時了解作業進度和設備運行狀態，進行有效的調度和管理，避免因信息不暢導致的作業停滯或資源浪費。?

  安全保障增強：實時視頻監控和通信功能可幫助操作人員及時發現作業過程中的安全隱患，如船舶碰撞風險、設備故障等，并及時采取措施進行處理。此外，在遇到緊急情況時，如惡劣天氣、船舶遇險等，能夠通過通信系統快速發出求救信號，與救援力量保持聯系，提高救援成功率，保障人員生命和財產安全。?

  管理智能化升級：船載微波動中通系統為疏浚船的智能化管理提供了數據支撐。通過對大量作業數據的實時采集、傳輸和分析，可實現對設備的智能運維、對作業流程的優化以及對成本的精細化管理，推動疏浚行業向智能化、數字化方向發展。?
