云南地處中國西南邊陲，素稱“動物王國”和“植物王國”，這里橫斷山脈縱貫，三江并流奔騰，從高海拔雪山到低緯熱帶雨林，地理落差極大，生態系統多樣。在這樣復雜的地理環境中，建立一套覆蓋深山的全域無線監控系統，將高清視頻實時回傳到幾十公里外的監控中心，一直是自然保護區管護中的難點。本文將結合偉福特VS-5854數字微波設備的技術特性，分析其20公里點對點無線傳輸方案在云南動物保護區的應用可行性與優勢。





云南保護區視頻監控面臨的現實困境

近年來，云南持續推進數字化賦能生態保護。從滇東北大山包的黑頸鶴到滇中哀牢山的綠孔雀，從德宏銅壁關的犀鳥到白馬雪山的滇金絲猴，紅外相機、多功能攝像機、聲紋監測設備已廣泛布設。云南大山包黑頸鶴國家級自然保護區部署了5個帶紅外夜視功能的5G高清攝像頭，實現黑頸鶴活動畫面的實時回傳；德宏銅壁關省級自然保護區在犀鳥谷核心區域設立5個鳥類觀測站，部署30臺高清視頻攝像機，通過光纖網絡實時回傳犀鳥等旗艦物種的動態畫面。



然而，這些項目中提到的“5G”和“光纖”方案，在云南復雜的深山環境中面臨嚴峻挑戰。首先，光纖鋪設需要挖溝埋纜，施工費用高昂，且極易破壞山區原始植被和土壤結構，與“不打擾野生動物”的生態保護原則相悖。哀牢山自然保護區楚雄片區視頻監控系統的建設也印證了這一判斷：保護區內光纖和供電線路敷設極其困難，施工周期漫長，對地表植被的影響不容忽視。其次，深山區域5G基站覆蓋范圍有限，不少核心保護區地處偏遠且被高山阻隔，公網信號難以深入覆蓋，點對點傳輸更加艱難，導致大量前端圖像數據只能本地存儲、擇時取回。茂縣大熊貓國家公園在探索“天空地”一體化監測體系時就遇到了“深山無網”的難題。而西雙版納雖已建成基于光纖的全域監控預警平臺，但建設成本極高，項目投入巨大，覆蓋深度依然受限。如何讓圖像數據“即拍即傳”，成為規�；�部署高清視頻監控必須解決的核心問題。



VS-5854數字微波的技術優勢

偉福特VS-5854系列無線數字微波設備專門針對遠距離、高帶寬、復雜環境下的視頻傳輸需求而設計，其技術特性與云南保護區的應用場景高度契合。

核心技術參數

傳輸距離：VS-5854-20型號支持20公里點對點傳輸，實測傳輸帶寬接近150Mbps。

發射功率與天線：設備發射功率27-28dBm，內置23dBi雙極化定向天線，集成2×2 MIMO無線技術，具有極佳的接收性能。

協議與帶寬：支持802.11a/n協議及MIMO技術，空中速率理論可達300Mbps，具備雙向自適應調制能力，能夠在8種調制方式（從BPSK到64QAM）間自動調節鏈路質量。

工作頻段：5.8GHz無干擾頻段工作，免申請頻段，即裝即用。

環境適應性：IP66/IP67等級全天候防水防塵密封設計，工作溫度范圍-40℃至70℃，滿足山區惡劣氣候條件。

供電方式：支持PoE供電（24V，1A），功耗僅8瓦，適配風光互補供電系統或太陽能板，適合無市電接入的深山點位。



在云南動物保護區典型部署中，方案采用點對點無線微波傳輸架構：

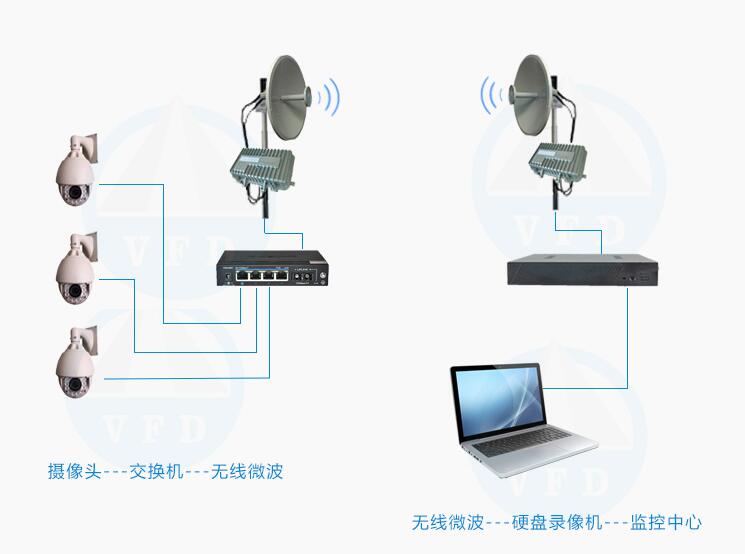

前端監控點位部署高清球機或槍機，通過交換機匯集視頻數據后直接接入VS-5854數字微波作為發射端。接收端架設在保護區監控中心或管理站樓頂高點處，一對一接收前端回傳的高清視頻流。為應對超長距離或復雜地形遮擋，中間可設置中繼節點，采用接力傳輸方式。微波設備以24V POE進行供電，單個設備功耗僅為8瓦，無需外接電力線，大幅降低供電設施的土建投入。

發射端和接收端均采用5.8GHz免許可頻段，設備內置高增益雙極化MIMO天線，利用MIMO空間復用技術提升了頻譜效率，解決了山區復雜地形帶來的信號衰減和多徑效應等工程化難題。



點對點20公里微波傳輸方案在云南的典型部署

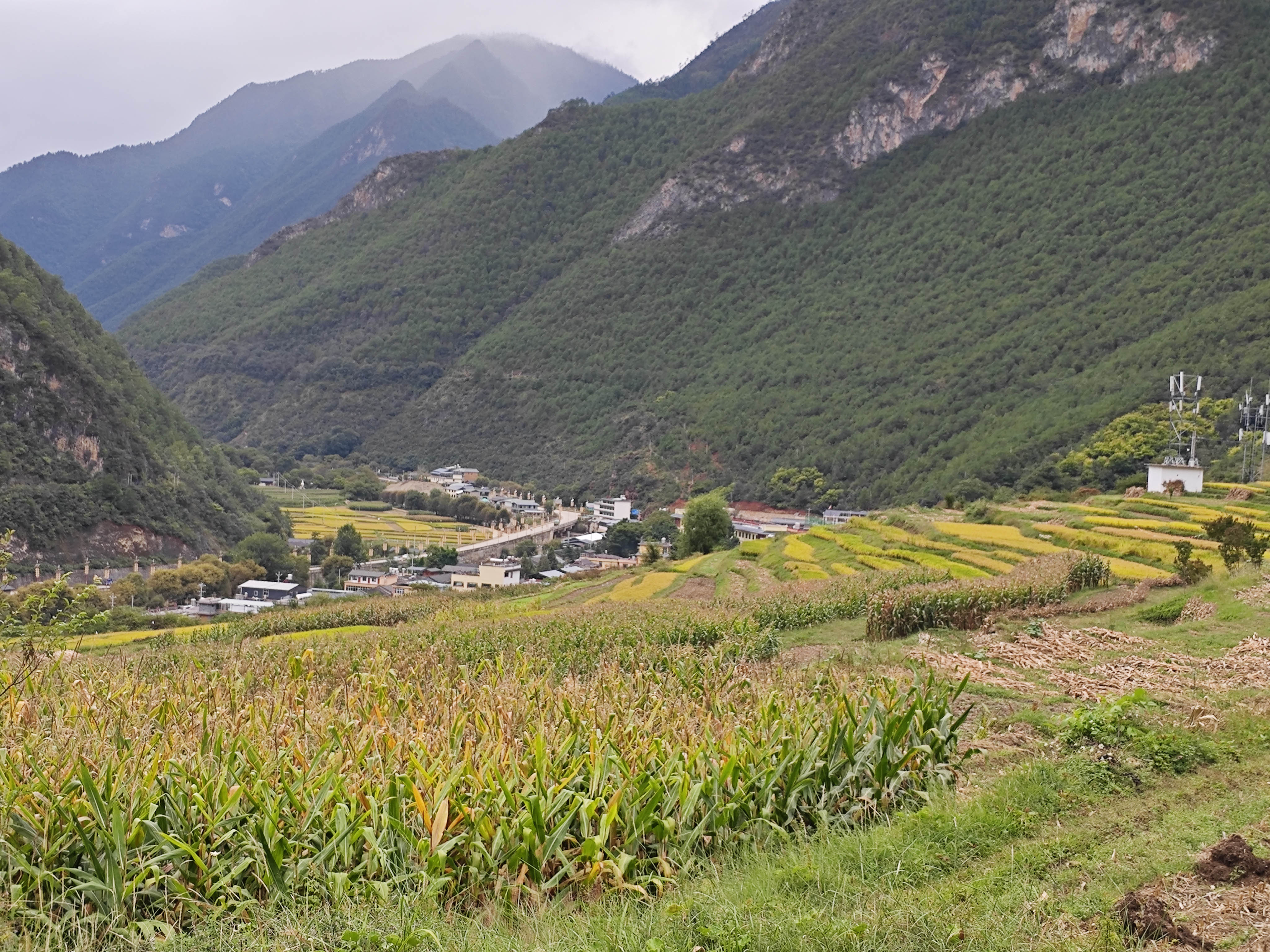

以滇西北某高原濕地動物保護區為例，保護區面積廣闊，管護局設在鄉鎮，而旗艦物種的核心棲息區域位于海拔3000米以上的高山濕地，與管護局之間直線距離約18公里。這片區域常年棲息著黑頸鶴、黑鸛等珍稀候鳥，其間湖泊沼澤交錯、草甸連綿。然而，由于高山阻隔和原始植被覆蓋，公網信號完全無法覆蓋該濕地。此前，管護員需要天不亮就出發，踩著結冰的山路步行數小時到達監測點，再用望遠鏡觀察記錄鶴群數量——這種傳統方式不僅辛苦，遇上大霧天數據精度也難以保證。



引入偉福特VS-5854-20微波方案后，管護局采取以下部署方式：

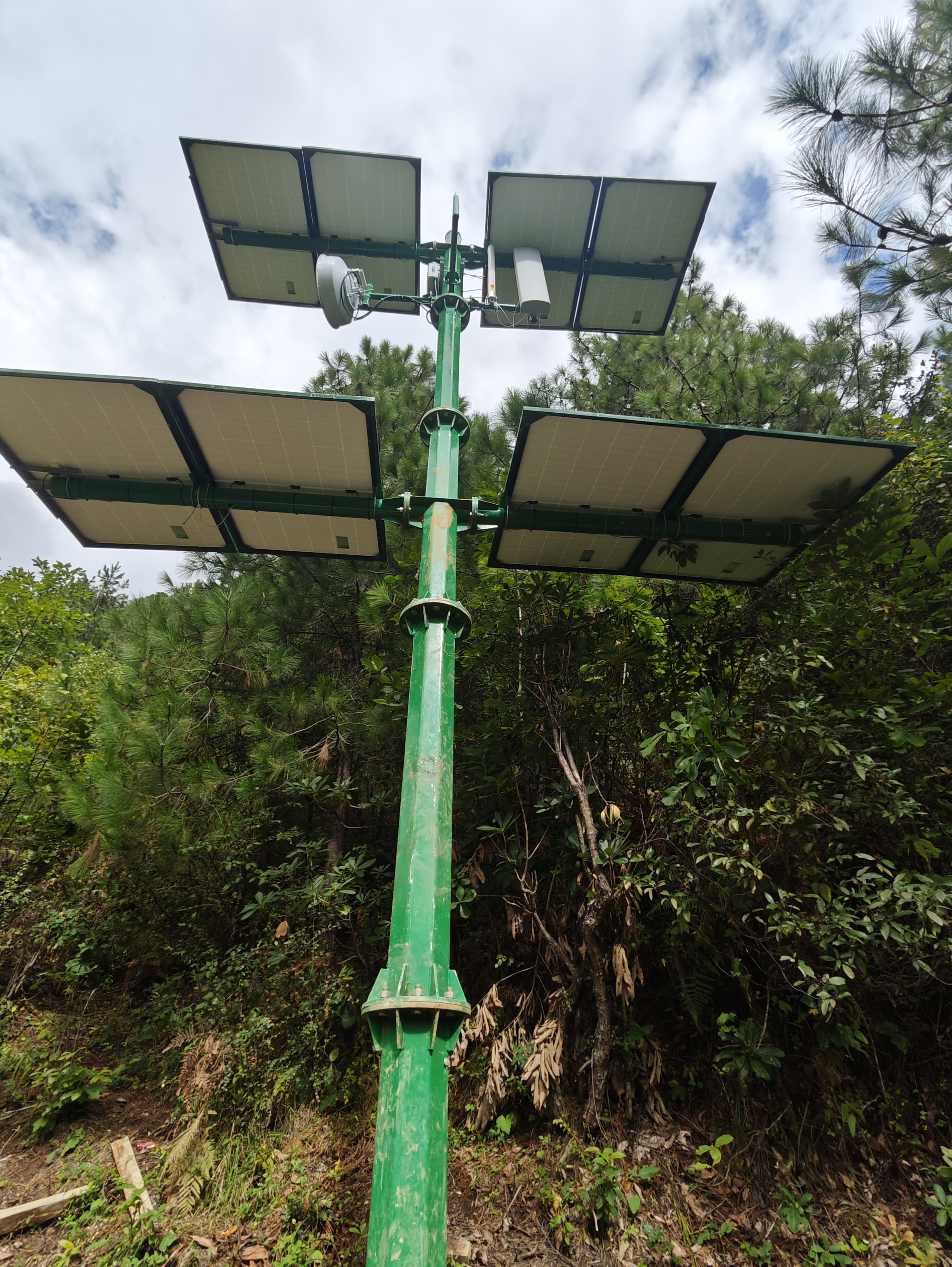

前端點位：在濕地核心區附近的海拔制高點架設8米高立桿，將兩臺高清球機（含紅外夜視）接入一臺VS-5854-20數字微波設備作為發射端，并配以定制化的防雨防曬防護箱。前端無市電接入，系統采用太陽能供電模式。發射端內置23dBi雙極化定向天線，鎖定對面接收基站的方位進行精準微波發射。

基站與接收端：在管護局辦公樓頂架設接收端，采用VS-5854-20的另一臺設備作為基站接收端，也配備高增益雙極化定向天線與發射端完成18公里的微波視距鏈接。接收端交換機將接入的視頻數據匯聚到實時監控平臺，采用目前主流的視頻管理軟件進行解碼、顯示、存儲與智能分析。

傳輸驗證：通過山坡微高地勢確保發射端與接收端射線路徑全程無阻，定期開展微波網橋的綜合校準。經實測，18公里實際傳輸帶寬保持在65-85Mbps的穩定狀態，兩路1080P高清視頻及環境傳感器數據均可流暢回傳無卡頓，夜間及雨霧天氣下鏈路未見明顯波動。自此，管護員在指揮中心的大屏幕前就能看清濕地中黑頸鶴的一舉一動：“視頻可回看、數據易核實，巡護工作更安全，數據也更精準了”。



山區遠距離視頻監控“無信號、無供電、高成本”，是保護區數字化賦能始終繞不開的三大關卡。偉福特VS-5854-20公里點對點微波方案以600毫米級小巧的工業級高性能微波設備，配上太陽能供電系統，在完全不破壞原始生態脆弱性的前提下，實現了長達20公里的高清實時視頻與傳感器數據的實時回傳，一次性建設，后期無流量資費。隨著云南野保體系正在向“天空地”智慧化全域管控深化演進，VS-5854這套無線專網異構微波傳輸方案將為更多自然保護區提供關鍵基礎網絡支撐，讓深山密林里的野生動物守護從人工巡護轉向全時空、全天候的數字化管理。
