一、方案概述

水利信息化建設依托現代信息技術，完成水利信息的采集、傳輸、存儲、分析與智能化應用，優化水利信息資源利用率，提升水資源管控與共享水平，全面強化水利工程建設、水事管理的工作效率。





伴隨國內水利工程、內河航運行業高速發展，河流、運河、水庫等水利管控區域業務規模持續擴大。為適配水利信息化升級需求，搭建完善的無線安全監控系統，可對汛情、險情、災情實現24小時動態監測，提前預判風險、快速處置突發狀況，筑牢人民生命財產安全防線，為水利工程安全穩定運行提供技術保障。



二、行業特點分析

1.管控范圍廣闊：水利監控區域地域跨度大，遠超傳統有線布線覆蓋范圍，需在多區域布設管控站點，搭建多級控制中心與分控中心，實現全域統籌管理。

2.無人值守點位多：水庫溢洪道、偏遠河道、水文監測站等區域長期處于無人值守狀態，對監控系統的穩定性、自動化監測能力要求較高。

3.監控體系互補性強：水利行業標配專業環境監控系統，視頻無線監控作為輔助補充手段，以可視化監測方式直觀呈現現場實況，完善全方位監控體系。



三、系統方案詳細介紹

（一）核心應用場景

1. 水利防汛信息采集監視系統

當前防汛工作已實現從被動搶險向主動防控轉型，無線信息采集與監控系統是防汛工作的核心支撐。系統主要應用于河道水位采集、河堤水情監測，將實時水文數據、現場視頻畫面同步傳輸至指揮中心，為應急決策提供數據支撐。同時，依托無線組網技術，打通各級防汛指揮部網絡鏈路，實現數據、視頻資源共享，便于總指揮部統一調度、統籌管控，快速排查、處置汛期險情，提升防汛防災能力。

2. 船閘遠程無線監控傳輸系統

本系統采用無線通信技術，實時監測船閘通航情況，搭載智能控制模塊，實現船閘自動化啟閉。管控中心可實時統籌船舶通行秩序，合理規劃通航流程，減少通航安全事故，大幅提升內河航運管理效率。

3. 水上應急搜救系統

隨著水上運輸行業不斷發展，水上安全事故發生概率隨之增加。無線監控搜救系統可快速定位事故點位，實時采集事故現場畫面并回傳至指揮中心，管理人員結合現場實況制定精準搜救方案，縮短救援響應時間，最大限度降低人員、財產損失。

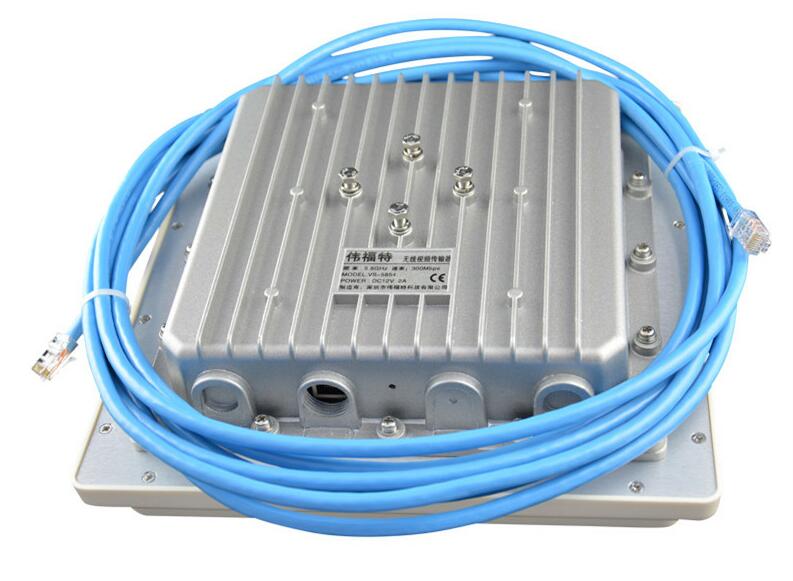

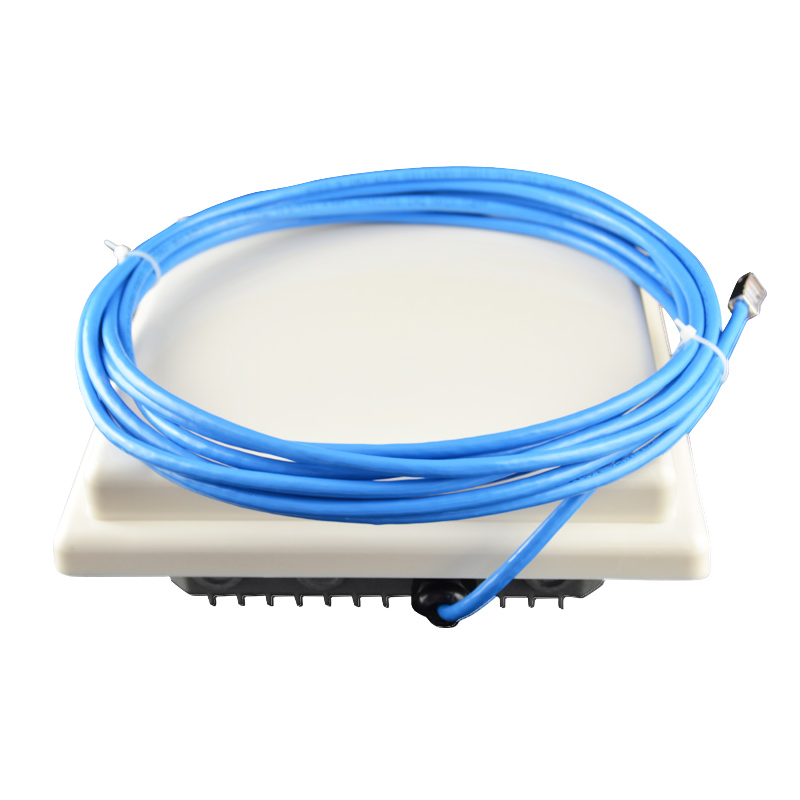

方案采用偉福特靈活無線組網技術，助力防汛工作智能化升級。水文部門可對大中小型水庫、主干河道、雨量監測點進行遠程實時監測，聯動氣象局、水庫、大壩、水文站共享監測數據，動態預判汛期風險，保障水利設施安全運行，為防洪減災、城市防汛管控、行政決策提供可靠的數據支撐。本次方案搭載VS-5854-300M高性能無線數字微波設備，保障無線傳輸穩定性。





（二）項目實際應用概況

某水庫大壩專項無線監控改造項目，共計布設10處前端監控點位，重點對大壩主體、溢洪道、輸水閘門等防洪關鍵部位進行監測。系統要求實現24小時不間斷作業，覆蓋監控點位周邊1公里監測范圍，清晰傳輸高清視頻畫面；部分監控點位需滿足夜間監測需求，精準識別水尺樁刻度，保障全天候水文監測工作。





（三）系統總體設計要求

1.網絡基礎：系統基于TCP/IP網絡架構搭建，兼容多類型業務數據同步傳輸，適配水利多元化監測需求。

2.監測功能：實時采集庫區周邊環境、水文數據，支持遠程操控攝像機云臺、鏡頭變焦，精準監測水流流速、水面高度等核心水文參數；可遠程聯動照明設備，滿足夜間高清監測要求。

3.存儲調取：全程錄制保存水文監測視頻，支持歷史錄像隨時調取、回放，留存監測數據，便于溯源分析。

4.多級管控：支持搭建多級控制中心，各中心可獨立存儲、管理本地監控數據，同時共享跨區域監控資源，實現全域點位聯動管控。

5.遠程訪問：合規終端可在網絡覆蓋范圍內，隨時隨地接入系統查看、管控庫區任意監控點位，支持多人共享視頻資源，滿足遠程領導巡查、多級辦公監管需求。

6.設備適配：根據監測場景差異化選配攝像機，遠距離水域監測配置長焦鏡頭，云臺攝像機配套安裝云臺譯碼器；網絡硬件具備故障快速自愈能力，降低后期運維成本與人工投入。



（四）硬件設備配置

本系統硬件架構分為前端監控站、監控中心、監控客戶端三部分，層級清晰、分工明確，保障系統穩定運行。

1.前端監控站設備

包含視頻服務器、高清攝像機、云臺、云臺譯碼器、報警設備及聯動輔助設備。核心功能為采集現場視頻畫面、環境報警信號，完成前端數據初步處理并上傳傳輸。



2.監控中心設備

搭載監控服務器（預裝專業監控系統服務端軟件）、系統管理工作站。主要負責權限審核、視頻圖像處理、錄像存儲、報警信號采集、系統參數配置等核心管控工作。

3.監控客戶端設備

采用普通商用PC計算機，安裝守望者網絡視頻監控客戶端軟件。操作人員可通過客戶端查看實時監控畫面、操控云臺攝像機、自定義錄像計劃、回放歷史錄像文件。



（五）系統核心功能

前端攝像設備、報警裝置通過視頻服務器接入網絡，依托局域網將視頻數據傳輸至監控中心，搭建全數字化視頻監控體系。監控中心部署專用視頻監控服務器，完成權限管控、圖像處理等工作，管理人員可遠程管控異地監測點位，實時掌握水庫運行狀態，核心功能如下：

1.畫面分組輪巡：可按監測區域劃分監控組別，支持4分屏、9分屏、16分屏多模式畫面展示，組內畫面自動輪巡，切換間隔可自定義調節。

2.多樣化錄像模式：支持手動錄像、定時計劃錄像、報警觸發自動錄像，滿足不同場景存儲記錄需求。

3.智能報警聯動：監測到異常信號時，系統自動觸發警燈、警號等聯動設備，客戶端彈窗提示報警信息，可同時接收多路報警信號，實現快速預警。

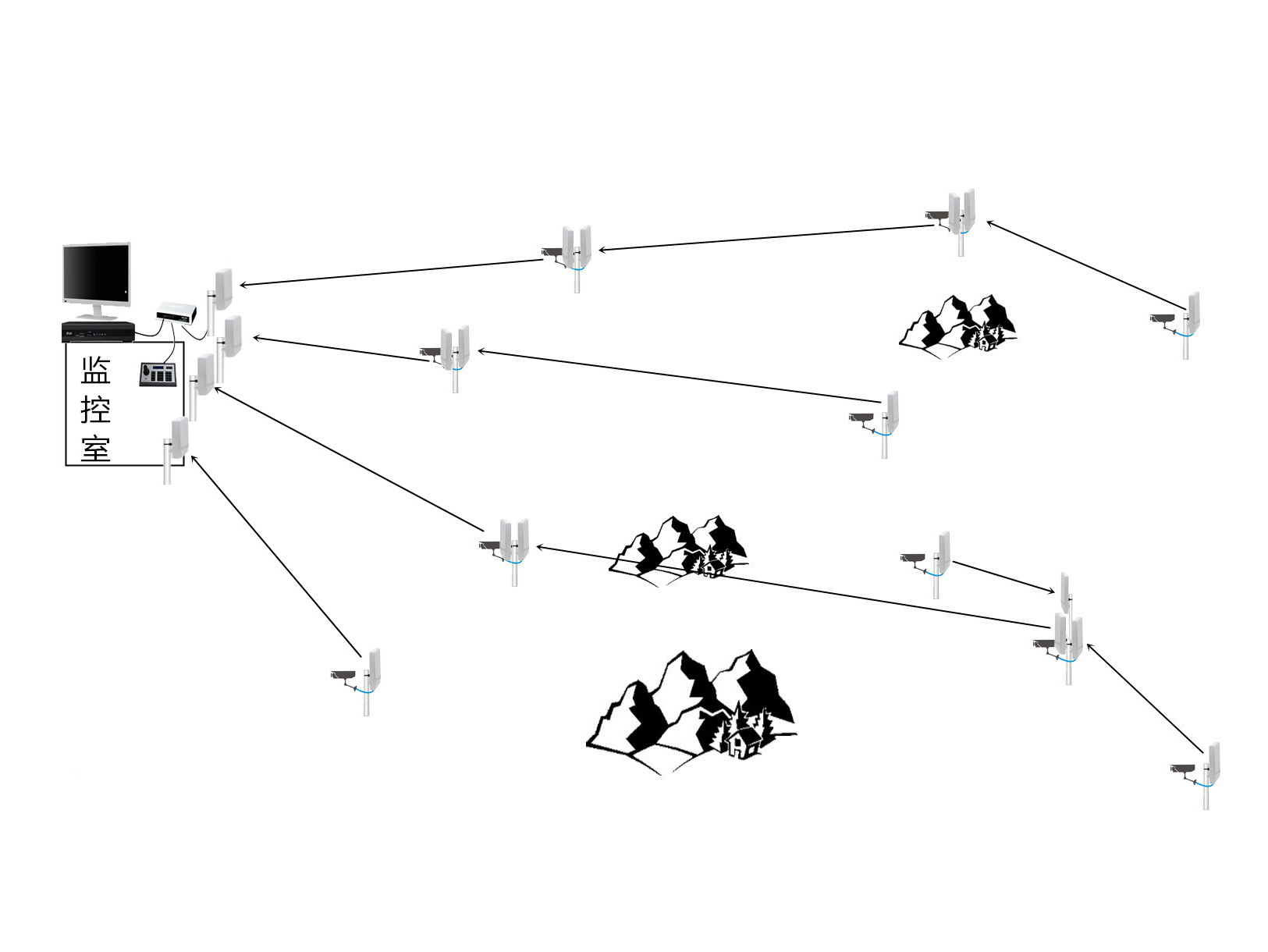

（六）傳輸拓撲圖

四、工程施工規范要求

（一）監控點位安裝施工

1. 墻面安裝

室內外墻體點位主要安裝攝像機、設備箱、云臺解碼器、電源箱等設備，采用膨脹螺栓固定方式，保證設備安裝牢固、貼合墻面，避免松動脫落。

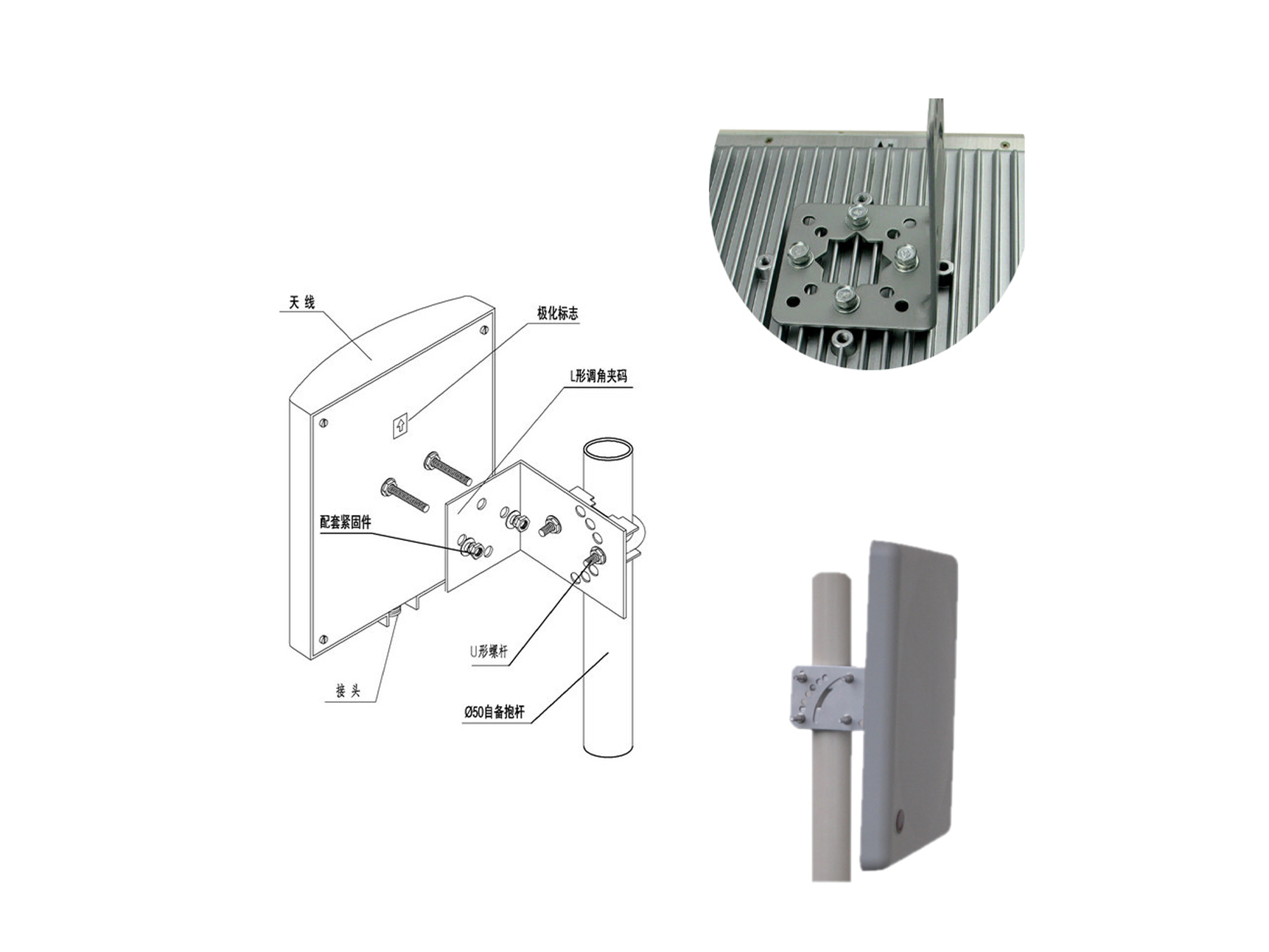

2. 室外立桿安裝

室外立桿點位配套安裝攝像機、供電設備、避雷針等裝置。施工前澆筑規格為400mm×400mm×1000mm的混凝土基礎，預埋1100mm×250mm×5mm固定預埋件；待混凝土強度達標后，完成監控桿固定安裝，保障立桿抗風、抗壓性能。



（二）防雷與接地施工

項目場地位于空曠平原，室外監控設備長期帶電運行，弱電信號易受雷擊干擾。為保障設備安全，需在攝像機、編碼器等室外設備加裝信號防雷器，配套完善接地裝置，規避雷擊損壞設備、引發安全隱患。

（三）管線布線施工

施工布線包含電源線、視頻線、控制線、信號線，嚴格遵循弱電施工規范，規避信號干擾，保障傳輸穩定。

1.電源線：與弱電線纜平行間距不小于300mm，實行強弱電分離布線；沿墻、圍欄、立桿路段采用FPC管防護，地下直埋敷設；墻面敷設采用PVC管+鋼管雙重防護。

2.視頻線：全程采用鋼管防護，少量點位可與信號線、控制線共用管線。

3.控制線：采用RS485協議專用電纜，全程鋼管防護，與強電系統間距嚴格把控在300mm以上。

4.信號線：開關量報警信號線無傳輸協議限制，抗干擾能力強，可與強電共用管路；敷設防護可選用FPC管、PVC管、鋼管。

（四）場地恢復施工

管線敷設施工過程中，難免破壞道路、綠地、人行道等現有設施。施工完工后，需對破損區域進行原貌恢復，及時清理建筑垃圾，保持施工現場整潔合規，降低工程對周邊環境的影響。

（五）防水密封施工

室外攝像機、電源箱、報警器、編碼器等設備需做好防水密封處理。重點防護部位包含：設備線纜入線孔、箱體拼接縫隙、膨脹螺栓孔洞、鑰匙孔、光纜及電纜入戶孔洞；采用密封膠、防水墊圈等材料封堵，杜絕雨水滲入，保障室外設備全天候穩定運行。
